Wie kann man ein Edelstahlseil zwischen Granitstelen spannen?
Immer wieder tauchen Fragen von Kunden zum Spannen von Edelstahlseilen zwischen Granitstelen auf.
Die folgenden Fotos wurden uns von einem netten Kunden zur Verfügung gestellt.

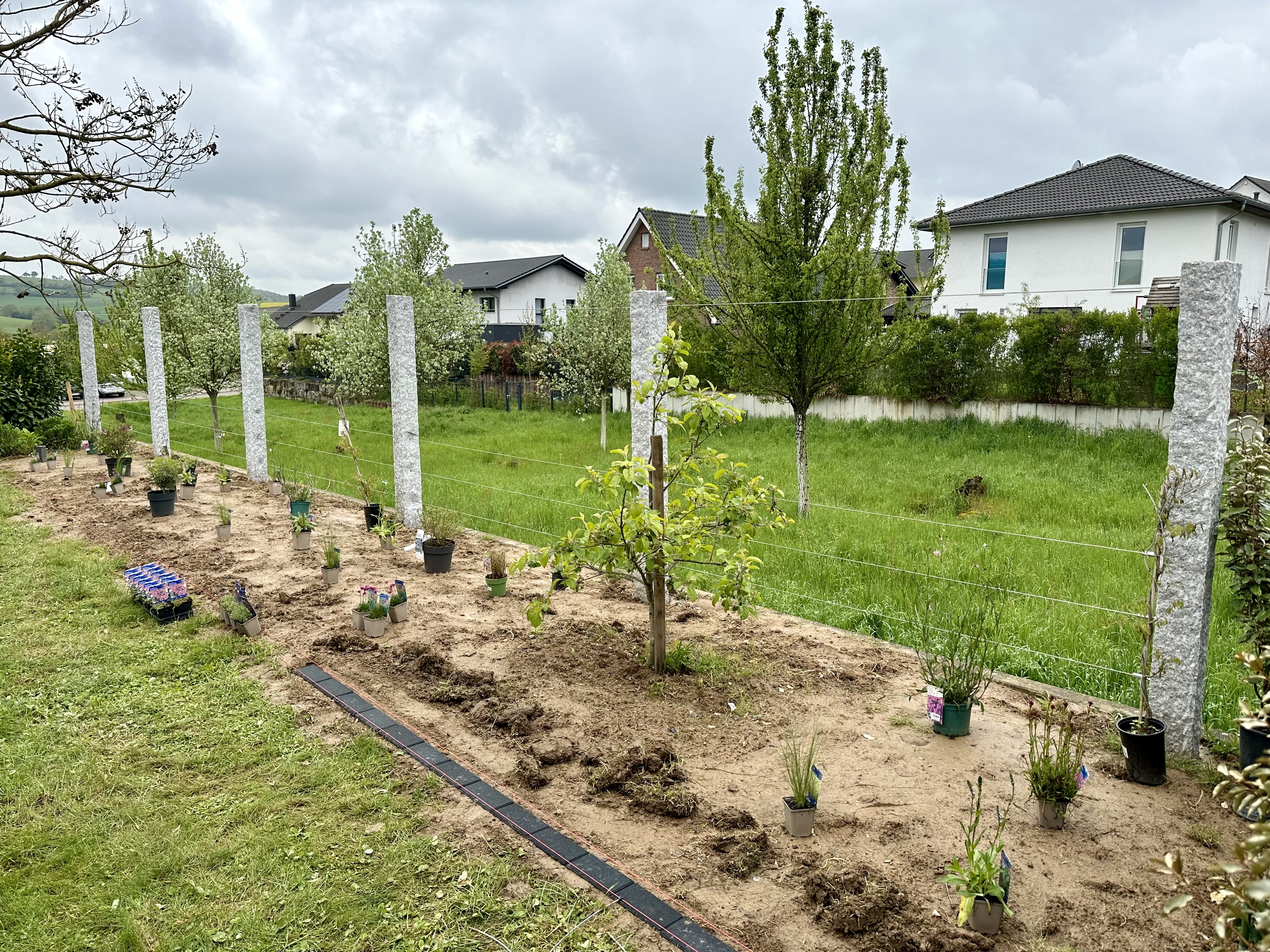

Zwischen den aufgestellten sechs Granitstelen wurden vier Edelstahlseile gespannt.
Das Edelstahlseil hat einen Durchmesser von 4 mm (7x7 Einzeldrähte) und ist aus V4A Material.
Die mittleren vier Granitsäulen wurden jeweils 4x durchbohrt mit ca. 6 mm Bohrungen.
Durch die mittleren Säulen wurde das Seil nur durchgefädelt.
Detailbild der linken äußersten Granitstele:
Hier sieht man recht deutlich, wie das Seil mit dem Gewindestift M6 verpresst wurde.

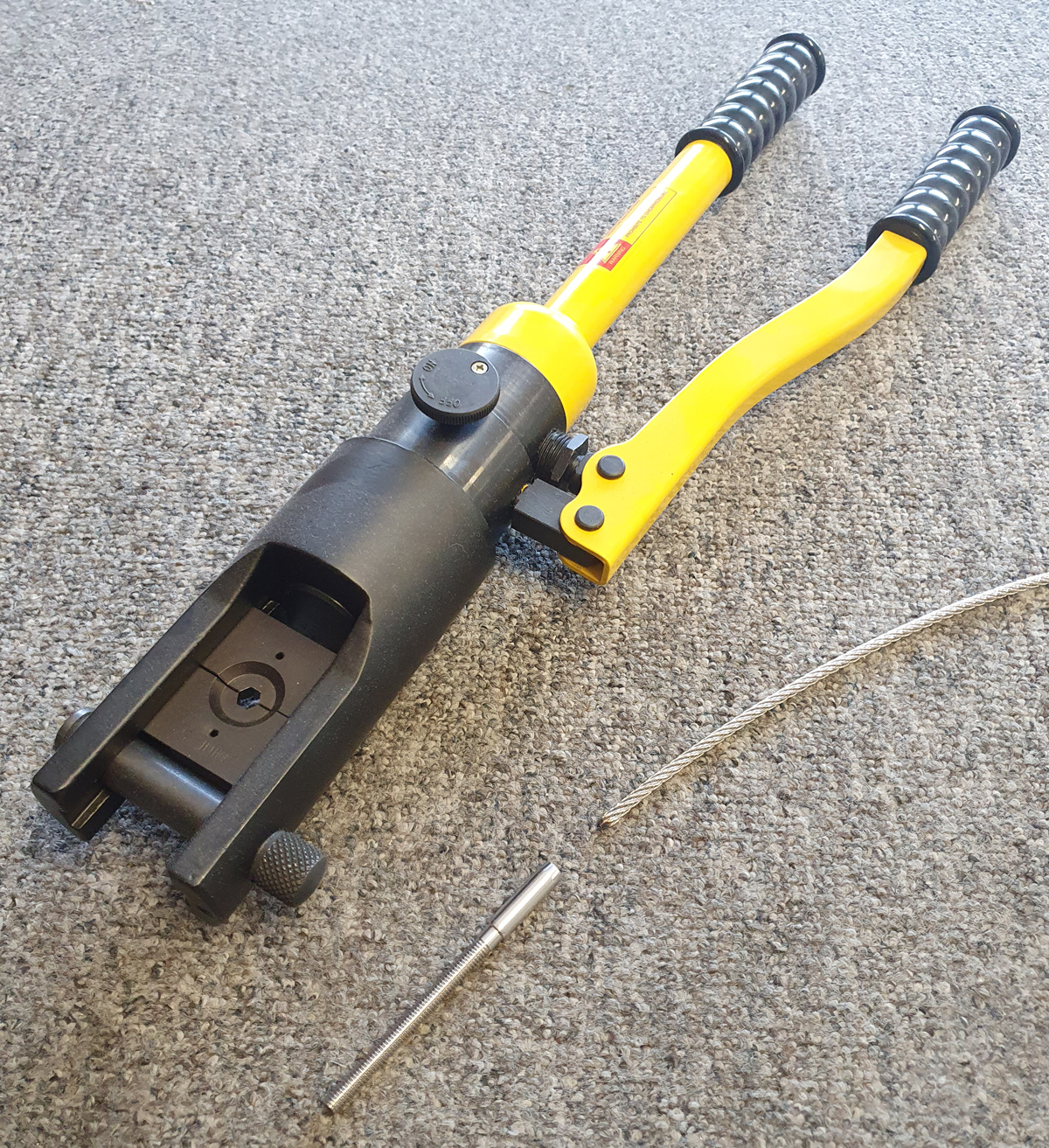

Dazu wurde eine solche Presszange verwendet:

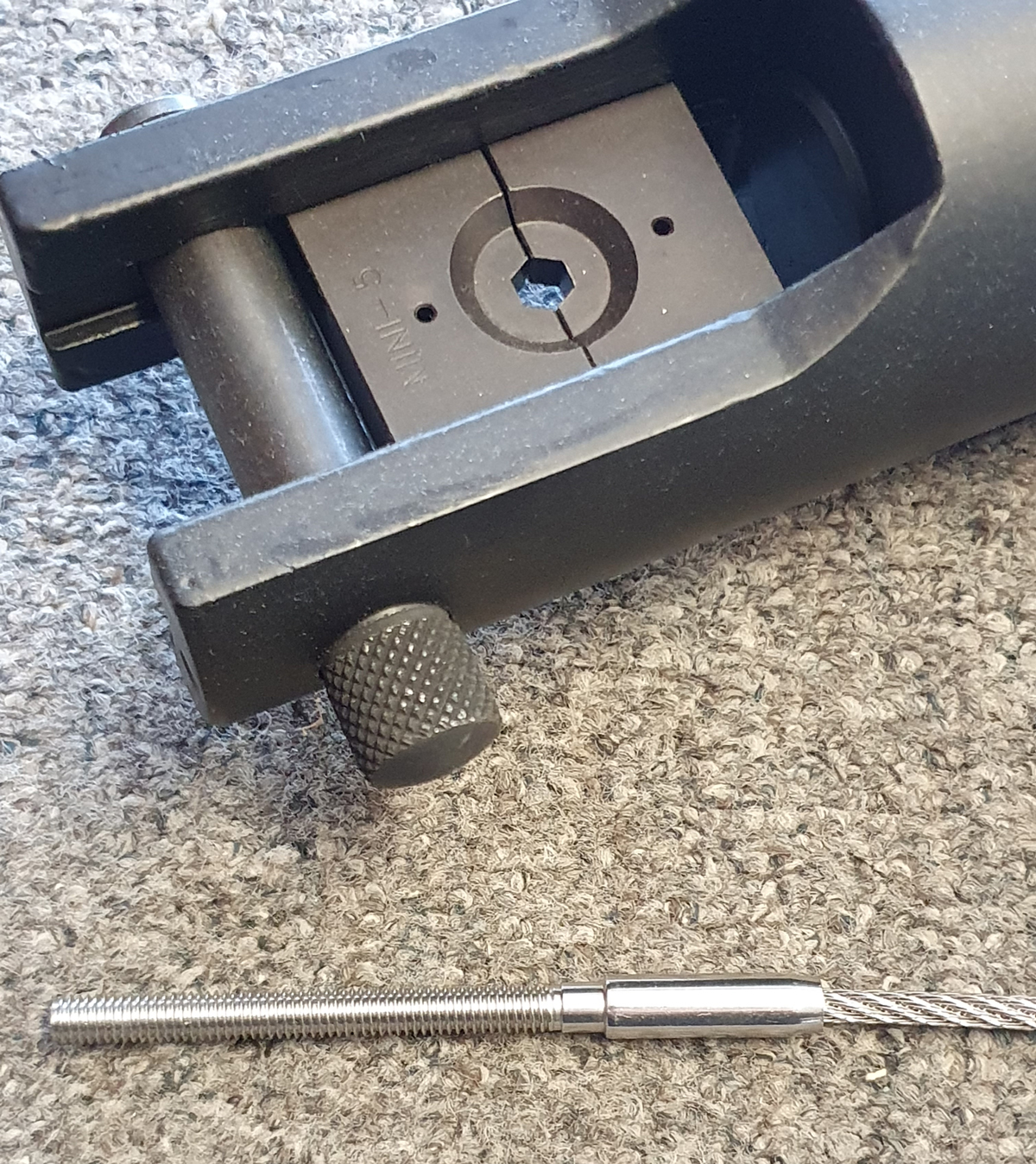

Hier noch ein Foto des Gewindestiftes mit eingestecktem Seil und der hydraulischen Presszange:

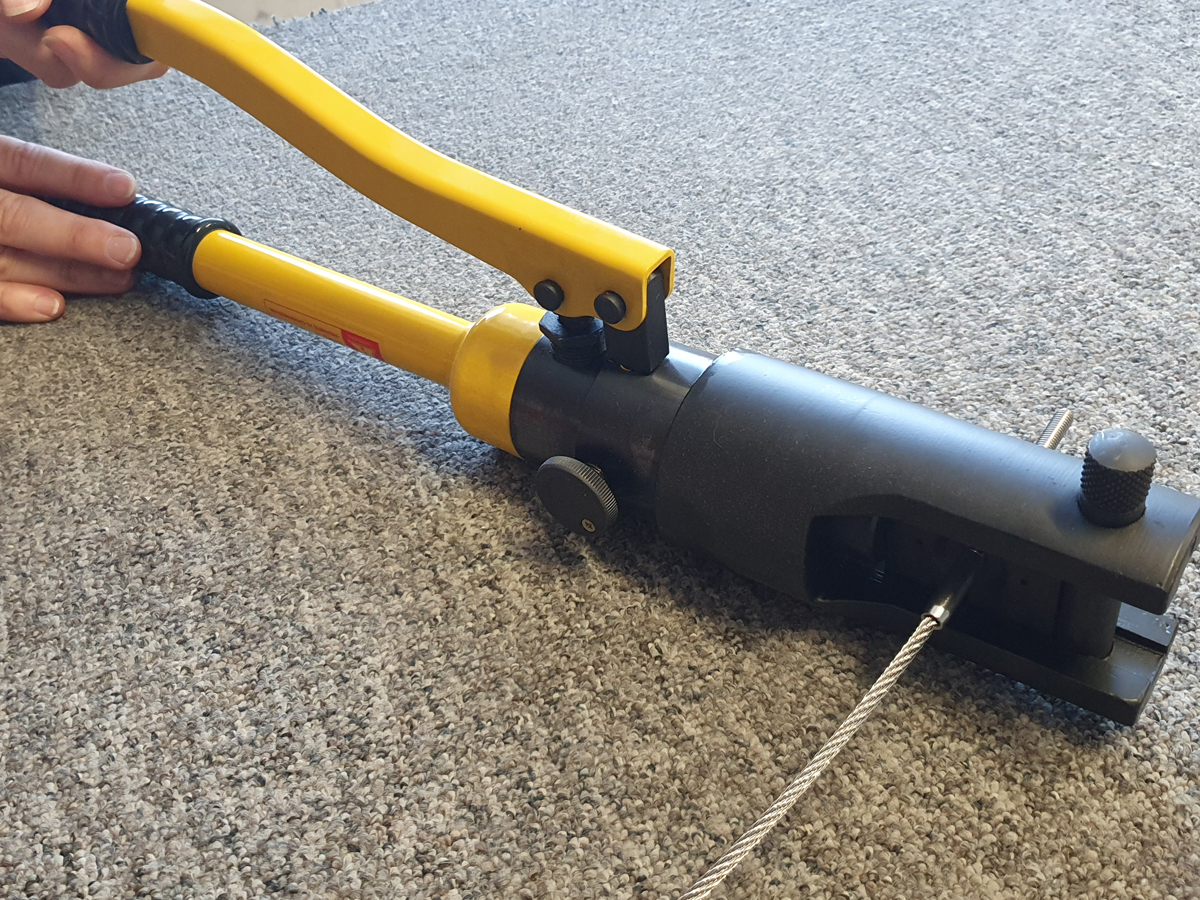

So wird dann das Seil mit dem Gewindestift verpresst:
Anschließend wird auf den Gewindestift noch eine Mutter M6 aufgedreht und eine etwas größere Unterlegscheibe aufgeschoben.
Jetzt kann der Gewindestift in die Granitsäule eingeklebt werden.
Dazu muß natürlich in die Granitsäule ein Loch gebohrt werden - empfehlenswert wäre eine Bohrung mit ca. 10 mm.

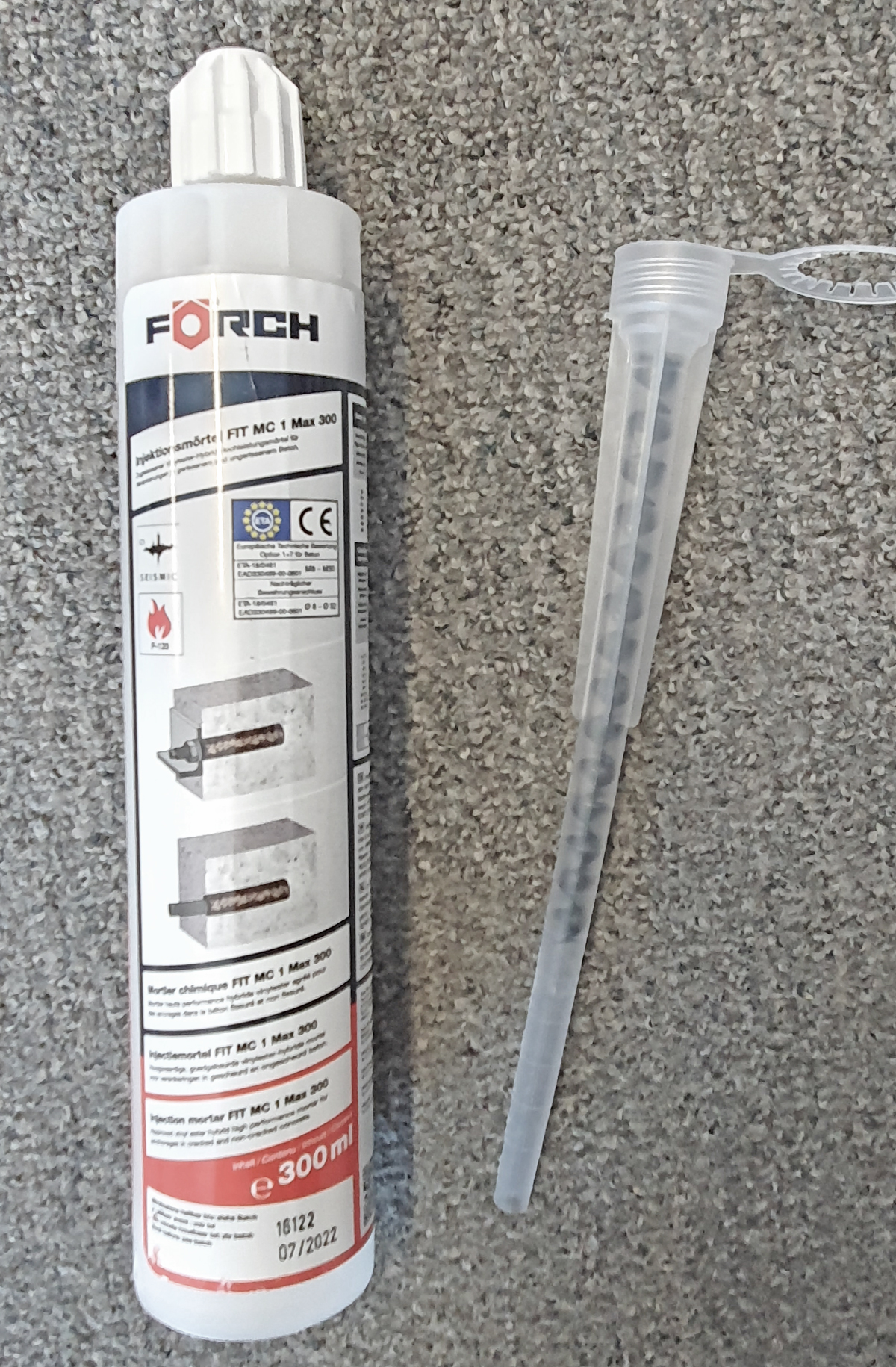

Zum Einkleben des Stiftes empfehlen wir den folgenden Injektionsmörtel:
Danach hätten Sie das Seil nun fest mit der linken äußersten Granitstele verbunden. Durch die mittleren Granitsäulen wird das Seil nur durchgefädelt.

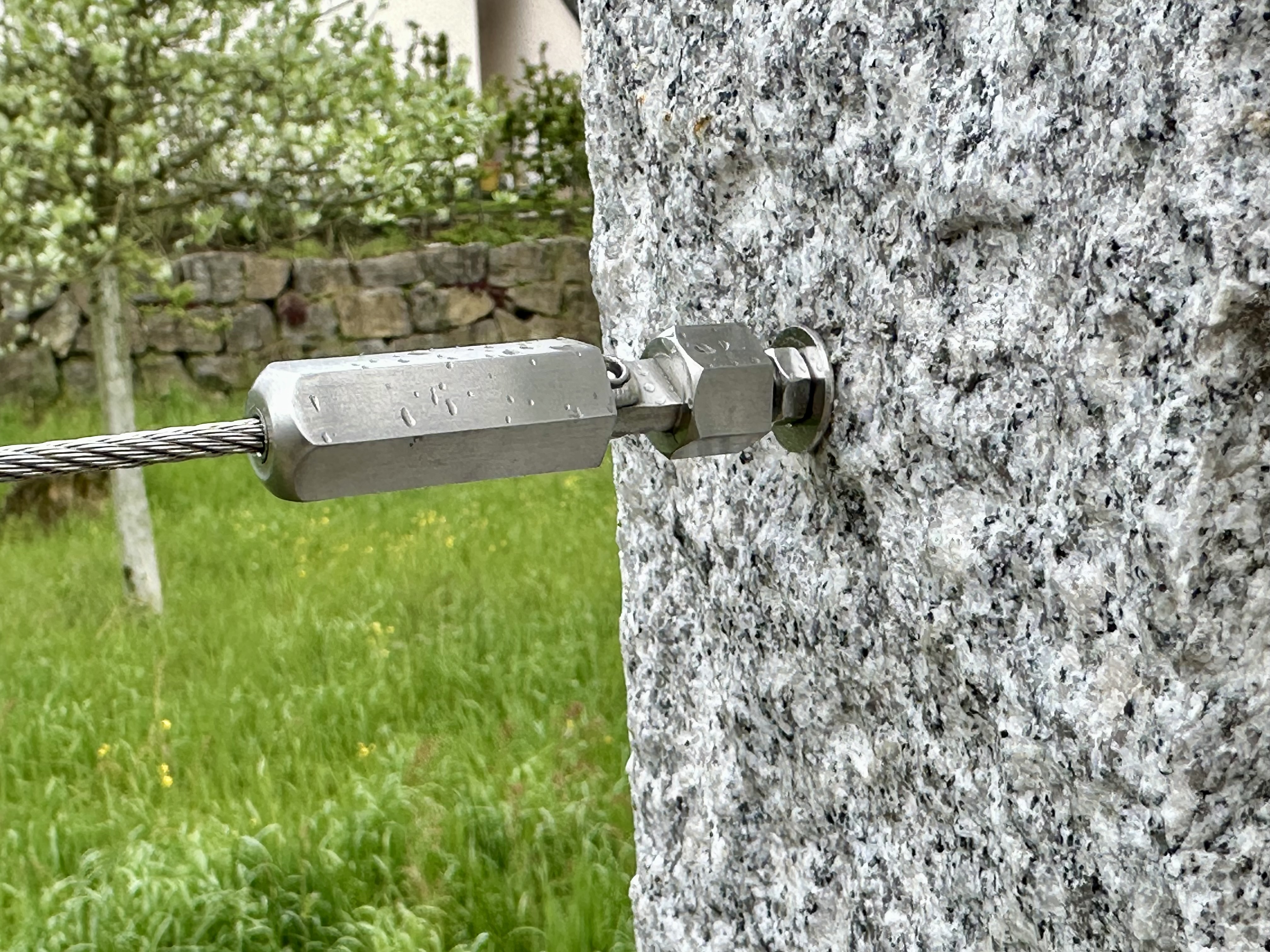

Detailbild rechte äußerste Granitstele:
Hier wurde ein sogenannter Seilspanner mit Gelenk für 4 mm Seil in die Steele eingeklebt. Dazu verwenden Sie auch den vorher beschriebenen Injektionsmörtel. Dieser Spanner hat den Vorteil, dass sich das Seil beim Spannen nicht verdreht.
Das Seil wird durch Drehen des Überwurfes am Spanner gespannt. Dabei wird das Seil nur in Längsrichtung gespannt - es treten beim Spannen keine Verdrehungen am Seil auf.
Sie können das Seil auch später immer wieder einmal ganz einfach nachspannen.
Bestell-Liste:
- - Edelstahlseil 4 mm (7x7 - V4A): https://www.edelstahlrohrshop.com/edelstahlseil-4-mm-v4a-7x7.html
- - Seilspanner mit Gelenk für 4 mm Seil: https://www.edelstahlrohrshop.com/seilspanner-mit-gelenk-mehrteilig-fuer-4-mm-seil.html
- - Mini Gewindeterminal zum Verpressen: https://www.edelstahlrohrshop.com/mini-gewinde-terminal-mit-rechtsgewinde-lang.html
- - Injektionsmörtel: https://www.edelstahlrohrshop.com/injektionsmoertel-inkl-2-stueck-statikmischer-fabrikat-foerch-300-ml.html
