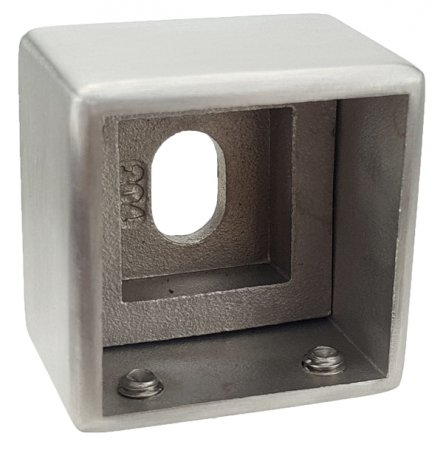

Vierkant Wandflansch für Rohr 30/30 mm, V2A

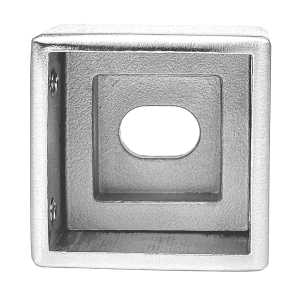

Wandflansch für Quadratrohr 30/30/2,0 mm

• Aussendurchmesser ca. 36,5/36,5 mm
• Stärke ca. 3 mm, Länge ca. 25 mm

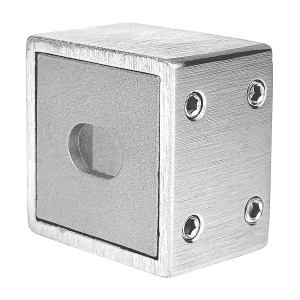

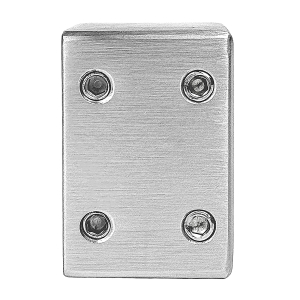

• mit vier seitlichen Madenklemmschrauben M5
• Befestigungsbohrung ca. 8,5/13 mm (Langloch)
• geschliffen auf Korn 320
• Material: V2A Edelstahl
• Gewicht: 0,115 kg

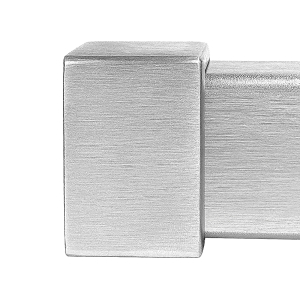

Die Montage erfolgt ohne Abdeckrosette. Das Rohr wird in den Anschluss geschoben (Bohrung für Rohr 30/30 mm) und von außen mit zwei Madenschrauben M5 geklemmt. Der Anschluss ist zweiteilig und kann mit den weiteren zwei Madenschrauben getrennt werden.

Mehr Details der Vierkantrohr Wandbefestigung können Sie sich in unserem Produktvideo ansehen:

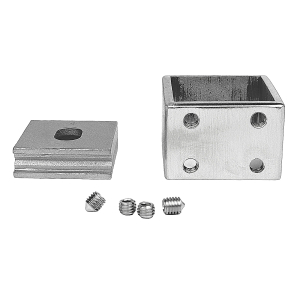

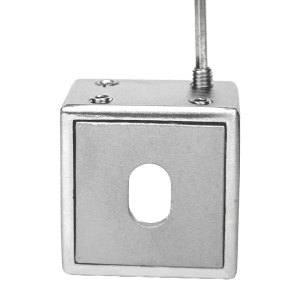

Löst man die hinteren zwei Madenschrauben M5, kann der Wandflansch in zwei Teile zerlegt werden. Das innere Flanschteil wird an die Mauer gebohrt. Anschließend setzt man das äußere Flanschteil auf und zieht die hinteren zwei Madenschrauben wieder an. Jetzt kann man das Quadratrohr 30x30 mm in den Flansch einsetzen und mit den zwei vorderen Madenklemmschrauben fixieren.
